实战案例分享

随着城市的不断发展，现如今诸多城市原有的热力、燃气、给水、排水等系统设施已经不能承载当地的相关需求，因此越来越多的城市系统在进行相关的提升改造工程，提升改造工作的第一步就是路面开挖工作，与此同时，大量的信号控制路口经常处于施工区域内，因此施工带来的管道损坏，线缆故障导致的信号灯控制系统失效在这类项目中经常出现，济南近期就有一处路口被此情况困扰。

生产路与热电厂路口位于济南市天桥区，是一处一台信号机控制的短距双路口，路口南北两侧临近道路均为市区主干道，是两处主干路道之间的节点路口。北侧临近北园大街与北园高架快速路，北侧路口南向北出口道向北约60米为北园高架快速路生产路上匝道口；南侧临近明湖路，明湖路生产路左转需求量较大。

区位图

该路口最近因占道施工先后对此路口东侧、西侧及南侧分别进行了开挖施工，导致路口管道及线缆被施工破坏，从而导致两组信号灯出现不同程度的失效，具有较大安全隐患。由于该路口建设时间已经超过十年，路口备用线缆已经早被用过了，而且多个灯零线公用，已经没有办法通过跳线或者重新穿线进行故障维修，在原有的技术解决方案中只能重新顶管施工，重做管道穿线修复，修复时间较长，道路安全风险较大。

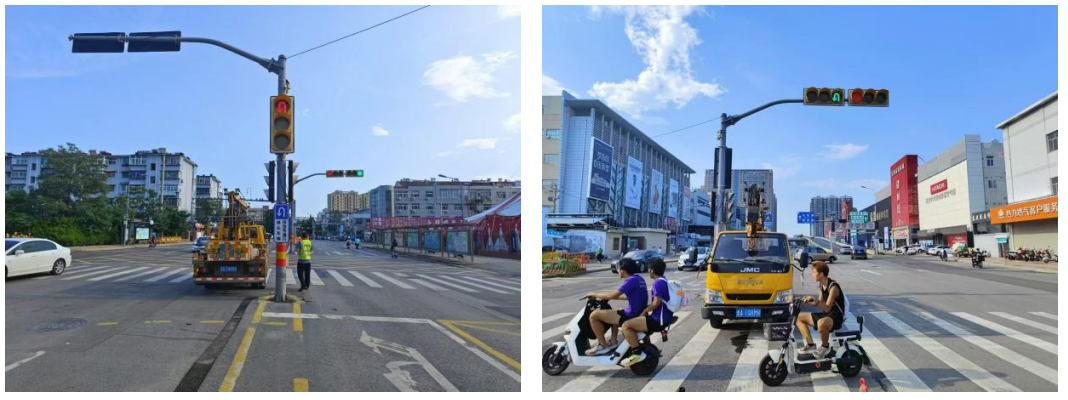

信号灯修复前

针对以上路口情况，济南交警科研所通过充分了解论证E-loT数电同传解决方案这种全新的技术方案，决定在这个路口使用全新方案进行修复。

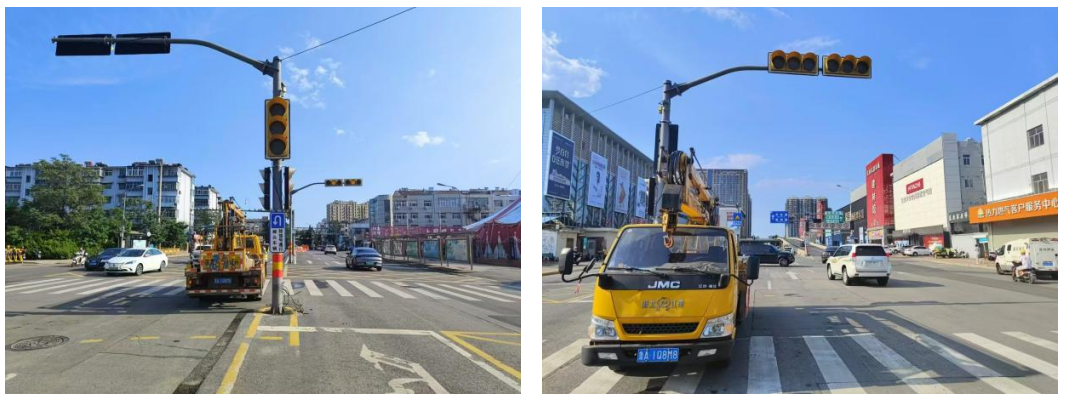

信号灯修复后

在此路口，通过增设E-loT数电同传设备，在原本信号机至信号灯杆的线缆中找出了原正常使用的南向北掉头指示信号灯中状态良好的两芯线缆作为E-IoT数电同传设备的供电和数据传输链路。通过在信号机内增添E-IoT数电同传主机设备，采集信号机输出的信号灯控制信号并进行编码并发送，通过利旧原有线路中的两芯进行供电和数据传输，通过在信号灯内增添E-IoT数电同传设备从机，解码主机发送的信号机对于信号灯的控制数据来实现信号灯故障的修复，一个小时就对该路口故障进行了修复，恢复了该路口交通秩序，降低了道路安全风险，提高了信号灯故障维修效率。

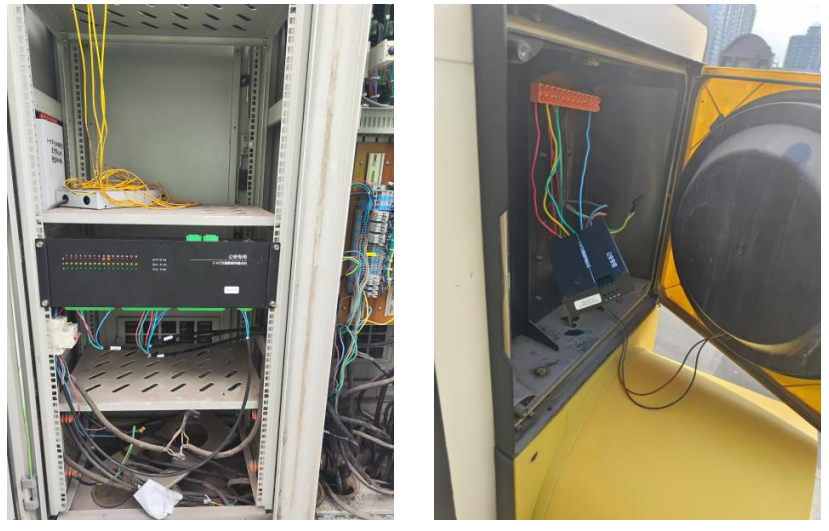

E-IoT数电同传主机               E-IoT数电同传从机

易程阡陌E-loT电力物联解决方案作为国内领先的交通行业电力物联网解决方案，通过两芯电力线实现电力传输的同时传送网络信号、控制信号、状态监测等功能，该方案具有利旧、省线、精细化管理、安全性高等优势，济南交警科研所作为指导部门深入参与到该方案研发过程中，提供了多个路口进行前期实验验证和测试，产品研发完成以后在各类场景中投入使用，为该产品研发、测试及推广提供了较大帮助。
